개발보드의 전원 관리: L4931, 저전력 및 자동차 애플리케이션을 위한 정밀 저차압(LDO) 레귤레이터

L4931은 까다로운 환경에서도 안정적인 전원을 공급하도록 설계된 고성능 저차압(VLD) 전압 레귤레이터입니다. 최대 250mA의 출력 전류를 제공할 수 있는 이 장치는 특히 효율성과 공간 절약이 중요한 저노이즈, 저전력 애플리케이션에 적합합니다.

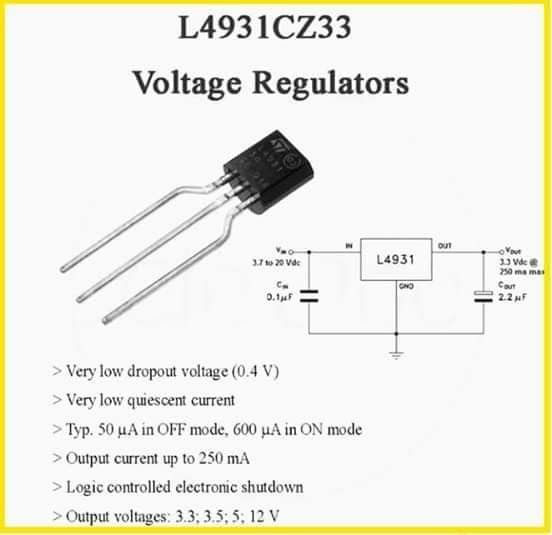

L4931

​

뛰어난 효율성과 낮은 소비 전력

L4931의 가장 큰 특징은 최대 부하(250mA)에서도 전형적으로 0.4V에 불과한 매우 낮은 드롭아웃 전압입니다. (입력전압이 정격출력 전압보다 단 0.4V만 높아도 동작합니다.)

이러한 효율성 덕분에 입력 전압이 출력 전압에 근접하더라도 안정적인 전압 유지가 가능하여 배터리 구동 시스템의 수명을 연장해 줍니다.

​

전력 낭비를 최소화하기 위한 설계도 돋보입니다:

• 대기 전류(Quiescent Current): ON 모드에서 약 600µA, OFF 모드에서 단 50µA의 매우 낮은 전류를 소비합니다.

• 공급 전압 변동 제거비(SVR): 5V 및 3.3V 버전의 경우 120Hz에서 전형적으로 73dB의 강력한 노이즈 필터링 성능을 제공합니다.

​

고급 제어 및 자동차 등급 옵션

L4931은 일반적인 전압 조절 외에도 로직 제어 전자 셧다운(Inhibit) 기능을 포함하고 있습니다 (SO-8 및 DPAK 패키지 제공). 이 TTL 호환 기능을 통해 설계자는 회로의 특정 부분을 대기 모드로 전환하여 전체 전력 소비를 더욱 줄일 수 있습니다.

​

또한, L4931은 자동차 등급 제품(SO-8 패키지의 3.3V 버전)으로도 제공됩니다. 이 버전은 AEC-Q100 규격을 통과하여 -40°C에서 125°C 사이의 가혹한 온도 환경에서도 신뢰성을 보장합니다.

​

단순한 설계 및 안정성

통합의 편의성을 위해 L4931은 주파수 안정성을 유지하는 데 단 2.2µF의 출력 커패시터만 필요로 합니다. 이는 보드 공간과 부품 비용을 절약하는 데 도움이 됩니다. 이 장치는 3.3V, 3.5V, 5V, 12V 등 다양한 출력 전압으로 제공되며, 상온에서 ±1%(AB 버전) 또는 ±2%(C 버전)의 정밀한 전압 오차 범위를 선택할 수 있습니다

​

AMS1117과 L4931의 비교

AMS1117과 L4931은 모두 널리 사용되는 전압 레귤레이터이지만, 각각의 사양에 따라 서로 다른 용도에 최적화되어 있습니다.

특성	AMS1117 (소스 기반)	L4931 (소스 기반)
최대 출력 전류	1A	250mA
전형적 드롭아웃 전압	1.1V ~ 1.3V (1A 기준)	0.4V (250mA 기준)
대기 전류 (ON 모드)	약 5mA	600µA
필요 출력 커패시터	22µF (탄탈륨 권장)	2.2µF
조절 기능	가변 전압(Adjustable) 버전 제공	로직 셧다운(Inhibit) 기능 제공
주요 패키지	SOT-223, TO-252, SO-8	TO-92, DPAK, SO-8

결론 및 선택 가이드

• 높은 전력 요구 시: 최대 1A의 전류를 공급해야 하거나 외부 저항을 통해 전압을 자유롭게 조절해야 하는 프로젝트에는 AMS1117이 적합합니다.

• 저전력 및 배터리 구동 시: 전류 소모를 최소화해야 하거나 입력-출력 전압 차이가 매우 적은(0.4V 드롭아웃) 고효율 환경, 또는 로직 신호로 전원을 제어해야 하는 경우에는 L4931이 최선의 선택입니다
