개발보드의 전원 관리: MINI360 Buckconverter



초소형 전원 솔루션: Mini360 DC-DC 벅 컨버터 완벽 가이드

Mini360은 다양한 전자 애플리케이션에 적합하도록 설계된 매우 작고 효율적인 감압(buck - 전압 감소) 컨버터 모듈입니다.

Monolithic Power Systems의 MP2307DN 스위칭 레귤레이터 IC를 기반으로 제작되었으며, 놀라울 정도로 작은 크기에 다재다능한 전원 관리 솔루션을 제공합니다.



1. 핵심 사양 및 성능

Mini360은 17mm x 11mm x 3.8mm라는 아주 작은 크기에도 불구하고 강력한 성능을 자랑합니다. 주요 사양은 다음과 같습니다:

• 입력 전압 범위: 4.75V ~ 23V DC.

• 조절 가능한 출력 전압: 1V ~ 17V DC.

• 전류 용량: 권장 지속 전류는 1.8A이며, 최대 3A의 서지 전류까지 처리할 수 있습니다.

• 높은 효율: 최대 변환 효율은 95%에 달합니다 (주로 5V 입력, 3.3V 출력 및 200mA 부하 시).

• 스위칭 주파수: 340kHz의 고정 주파수에서 작동합니다.



2. 작동 요구사항 및 설계

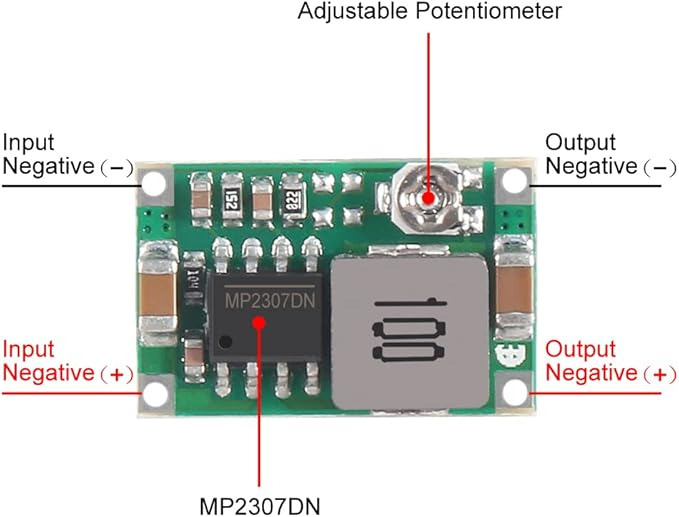

Mini360은 IN+, IN-, OUT+, OUT-의 4개 핀 구성으로 설계되어 사용이 간편합니다.

보드에 내장된 가변 저항(Potentiometer)을 사용하여 출력 전압을 조절하며, 시계 방향으로 돌리면 전압이 높아지고 시계 반대 방향으로 돌리면 낮아집니다.



하지만 설계 및 작동 시 몇 가지 중요한 고려 사항이 있습니다:

• 전압 차이: 안정적인 작동을 위해 출력 전압은 입력 전압보다 최소 2V 낮아야 합니다.

• 기동 및 대기 전류: 모듈은 약 5V 입력에서 작동을 시작하며, 대기 전류 소모량은 4mA에서 15mA 사이입니다.

• 조절 정밀도: 내장된 가변 저항을 이용한 전압 조절은 매우 미세하고 까다로울(fiddly) 수 있습니다.

• 열 관리: 안전을 위해 160°C 열 차단(thermal shutdown) 기능이 포함되어 있습니다.



다만, 스위칭 IC 아래에 열 방산을 위한 써멀 비아(thermal vias)가 설계되어 있지 않으므로, 고전류 사용 시 방열에 주의해야 합니다.



3. 다양한 활용 분야

작은 크기와 높은 효율 덕분에 Mini360은 다양한 DIY 및 산업용 프로젝트에 널리 사용됩니다.

• 로봇 및 장난감 자동차: 배터리 전원을 안정적인 전압으로 변환.

• 자동차 및 산업 시스템: 분산 전원 공급 장치로 활용.

• DIY 회로: 보드 공간이 제한적인 맞춤형 전자 기기 통합.



4. 대안 모델과의 비교

공간이 제한된 설계에는 Mini360이 탁월한 선택이지만, 필요에 따라 LM2576, LM2596 또는 MP1584 벅 컨버터 모듈과 같은 대안을 고려할 수도 있습니다.
