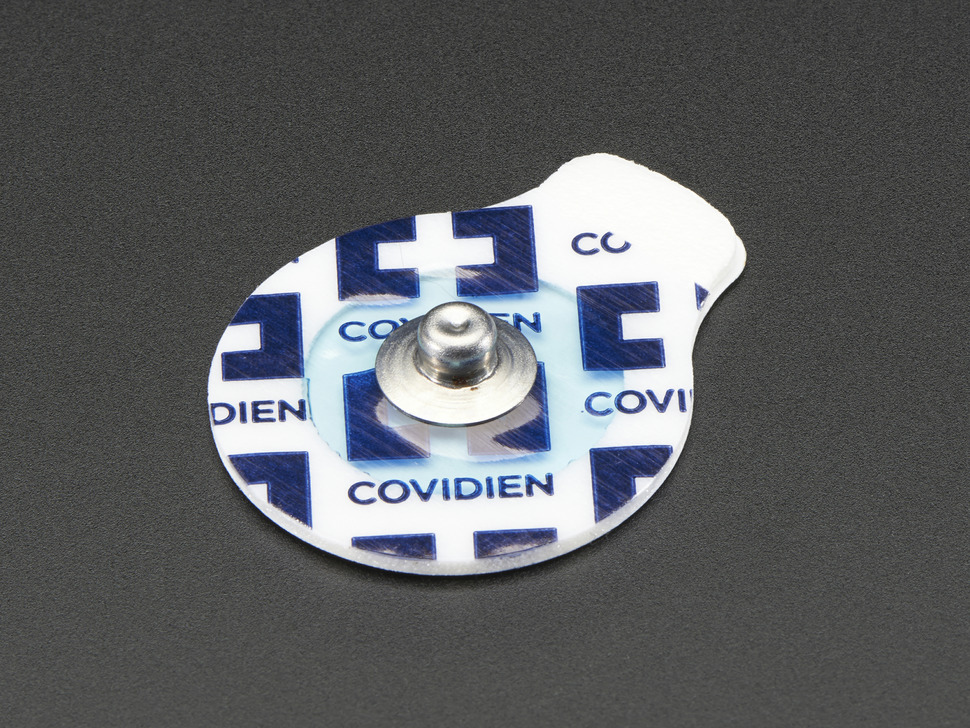

H124SG Covidien 전극은
근전도(EMG, Electromyography) 측정을 위해 설계된 전문가용 표면 센서입니다.
EMG는 골격근에서 발생하는 전기 신호를 측정하고 기록하는 기술로, 로봇 제어, 의수(프로스테틱), 인간-컴퓨터 인터페이스(HCI) 등 다양한 분야에서 활용됩니다.
본 글에서는 해당 전극의 특징, 사양, 사용 방법 및 주의사항을 정리합니다.
1. 주요 특징 및 재질
라텍스 프리 설계
이 전극은 흰색 폴리에틸렌(PE) 폼으로 제작되었으며, 라텍스를 포함하지 않아 다양한 피부 타입에서 안전하게 사용할 수 있습니다.
피부 친화적 접착층
전극의 접착면에는 자극이 적은 하이드로겔(hydrogel)이 미리 도포되어 있어, 피부 알레르기 반응을 최소화하도록 설계되었습니다.
간편한 연결 구조
스테인리스 스틸 스냅 버튼 방식의 커넥터를 사용하여 MyoWare Muscle Sensor와 같은 EMG 센서에 쉽게 연결할 수 있습니다.
일회용 설계
위생과 신호 품질 유지를 위해 1회 사용 후 폐기를 권장합니다.
2. 기술 사양
- 형태 및 크기: 원형, 직경 24mm
- 센서 면적: 80 mm² (Polymer Ag/AgCl 코팅)
- 무게: 약 0.6g (매우 경량)
전기적 특성
- 임피던스: 220 Ω
- DC 오프셋 전압: 0.2 mV
안전 관련
- MRI 및 X-ray 환경에서는 사용 불가
3. 시스템 구성 및 연결 방법
이 전극은 단독으로 동작하지 않으며, EMG 센서 및 마이크로컨트롤러와 함께 사용해야 합니다.
필요한 구성 요소
- MyoWare Muscle Sensor
- ADC(아날로그-디지털 변환기)가 포함된 마이크로컨트롤러
- 예: Arduino, Raspberry Pi, BeagleBone Black
연결 시 주의사항
전극을 피부에 부착하기 전에 반드시 센서와 먼저 연결해야 합니다.
부착 후 연결하려고 하면 강한 힘이 필요하여 피부에 부담을 줄 수 있습니다.
4. 전극 부착 방법
정확한 신호 측정을 위해 전극 위치 선정이 매우 중요합니다.
1) 피부 준비
측정 부위를 비누로 깨끗이 세척하여 유분과 이물질을 제거합니다.
2) 주요 전극 배치
- 첫 번째 전극: 근육의 중앙(근복, muscle belly)에 부착
- 두 번째 전극: 근육 길이 방향을 따라 첫 번째 전극 옆에 배치
3) 기준 전극(Reference)
세 번째 전극은 뼈가 있는 부위나 목표 근육과 떨어진 위치에 부착합니다.
예: 팔꿈치 주변
4) 신호 확인
전극을 부착한 후 근육(예: 이두근)을 수축시키면,
마이크로컨트롤러에서 아날로그 전압 형태로 신호 변화를 확인할 수 있습니다.
5. 사용 시 주의사항
의료 목적 사용 금지
이 제품은 교육 및 취미용으로 설계되었으며, 의료 진단용으로 사용할 수 없습니다.
센서 수명 연장
전극이 센서 리드를 보호하여 오염을 방지하고, 재사용 가능한 센서의 수명을 연장하는 데 도움을 줍니다.
마무리
H124SG Covidien EMG 전극은 비교적 간단한 구성으로 근육 신호를 측정할 수 있어,
IoT, 웨어러블 디바이스, 인간 인터페이스 프로젝트에 매우 유용한 도구입니다.
특히 ESP32나 Arduino 기반 프로젝트와 결합하면
“사람의 움직임 → 전기 신호 → 디지털 데이터 → 제어”라는 흐름을 직접 구현할 수 있습니다.
하드웨어와 소프트웨어를 연결하는 좋은 출발점으로 활용해보시길 추천드립니다.
