스트레인 게이지 로드셀 사용 가이드

스트레인 게이지 로드셀(Strain Gauge Load Cell)은 힘(force), 무게(weight), 압력(pressure), 장력(tension) 등을 측정하기 위한 전자 센서입니다.



기본 원리는 매우 얇은 금속 포일 패턴이 힘에 의해 변형될 때 전기 저항이 변하는 현상을 이용하는 것입니다.

즉, “얼마나 휘어졌는가”를 전기 신호로 변환해서 무게나 힘을 측정하는 센서라고 생각하면 이해하기 쉽습니다.

​

스트레인 게이지 자체는 매우 얇은 금속 포일로 이루어져 있습니다.

문제는 이 금속 포일이 매우 약하다는 점입니다.

조금만 과도하게 휘어져도 손상될 수 있습니다.

그래서 실제 제품에서는 스트레인 게이지를 에폭시(epoxy)로 알루미늄 바에 단단히 부착합니다.

​

알루미늄 구조물은 단순한 지지대가 아닙니다.

센서를 물리적 충격으로부터 보호하고,

센서가 과도하게 휘어지는 것을 방지하며,

허용 범위 내에서만 변형되도록 제한하는 역할을 합니다.

​

즉, 알루미늄 바가 센서의 안전성과 정밀도를 동시에 담당하는 구조입니다.

알루미늄 바의 한쪽 끝에는 장착용 홀이 있습니다.

이 부분은 고정된 프레임이나 구조물에 단단히 고정해야 합니다.

반대쪽 끝에는 힘이나 무게가 가해집니다.

​

로드셀 측면에는 화살표가 표시되어 있습니다.

이 화살표 방향에 맞게 힘을 가해야 올바른 측정이 가능합니다.

화살표가 아래를 향하는 경우에는 중력 방향으로 무게를 올려서 측정합니다.

예를 들면:

• 전자저울
• 무게 측정 장치
• 물체 하중 측정

등에 사용할 수 있습니다.

​

반대로 화살표가 위를 향하는 경우에는 당기는 힘(pulling force)을 측정할 수 있습니다.

예를 들면:

• 장력 측정
• 케이블 당김 측정
• 인장력 테스트

등에 활용 가능합니다.

​

이 제품은 “로드셀 센서만” 포함되어 있습니다.

즉, 직접 마이크로컨트롤러에 연결해서 사용할 수는 없습니다.

로드셀의 출력 신호는 매우 작기 때문에,

고정밀 ADC(Analog-to-Digital Converter)가 반드시 필요합니다.

​

대표적으로 많이 사용하는 모듈은 다음과 같습니다.

• Adafruit NAU7802 24비트 ADC
• HX711
• Wheatstone Bridge 회로

특히 HX711은 Arduino나 ESP32 프로젝트에서 매우 널리 사용됩니다.

​

이 로드셀은 4선 인터페이스를 사용합니다.

일반적으로:

• Excitation+
• Excitation-
• Signal+
• Signal-

구조로 연결됩니다.

​

제품마다 색상은 다를 수 있으므로 데이터시트를 반드시 확인하는 것이 좋습니다.

로드셀은 설치 후 반드시 캘리브레이션(calibration)을 해야 합니다.

즉, “알려진 무게”를 이용해서 센서 값을 보정해야 정확한 측정이 가능합니다.

예를 들어:

• 1kg 추
• 5kg 추
• 정확한 기준 물체

등을 올려놓고 측정값을 조정합니다.

이 과정을 하지 않으면 측정 오차가 크게 발생할 수 있습니다.

​

Adafruit는 다양한 용량의 로드셀을 제공합니다.

• 1Kg
• 5Kg
• 10Kg
• 20Kg

​

가장 좋은 방법은 측정하려는 최대 하중보다 약 2배 정도 큰 로드셀을 선택하는 것입니다.

예를 들어:

• 최대 5Kg 측정 → 10Kg 로드셀 추천
• 최대 10Kg 측정 → 20Kg 로드셀 추천

이렇게 하면 측정 범위를 충분히 확보하면서도 높은 정밀도를 유지할 수 있습니다.

​

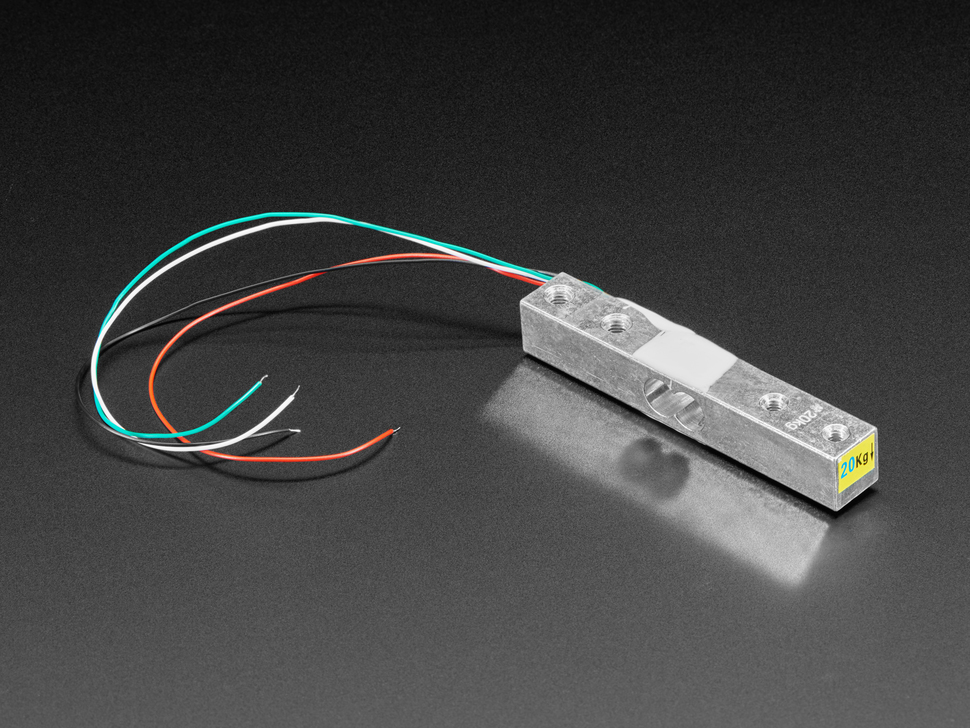

20Kg 모델의 기술 사양은 다음과 같습니다.

크기:

75.0mm × 12.7mm × 12.7mm

(약 3.0인치 × 0.5인치 × 0.5인치)

최대 측정 용량:

20Kg

(약 44파운드)

재질:

알루미늄 바디 + 에폭시로 부착된 스트레인 게이지

​

스트레인 게이지 로드셀은 단순히 “무게 센서”가 아니라,

아주 미세한 변형을 전기 신호로 변환하는 정밀 센서입니다.

특히 ESP32, Arduino, Raspberry Pi와 함께 사용하면:

• 전자저울
• 압력 측정기
• 장력 측정기
• 스마트 산업 장비
• IoT 계측 시스템

등 다양한 프로젝트를 만들 수 있습니다.

​

특히 HX711 + ESP32 조합은 메이커 프로젝트에서 가장 널리 사용되는 구성 중 하나입니다.

추천 활용 예시는 다음과 같습니다.

• 스마트 화분 무게 측정
• 택배 무게 측정 시스템
• 자동 사료 공급기
• 산업용 하중 감지
• 로봇 그리퍼 압력 감지
• 배터리 팽창 감지 실험
• 힘 측정 기반 인터페이스 개발

​
