MAX44009 Wide-Range Lux Sensor 사용 가이드



초광범위 조도 측정이 가능한 고성능 Lux 센서

빛의 세기를 정밀하게 측정하고 싶을 때 사용할 수 있는 대표적인 센서 중 하나가 바로 MAX44009입니다.

이 센서는 사람의 눈이 느끼는 밝기에 가깝게 조도를 측정하도록 설계된 고성능 Lux Sensor이며, 매우 넓은 측정 범위를 지원하는 것이 특징입니다.

어두운 실내 환경부터 강한 직사광선까지 하나의 센서로 측정할 수 있기 때문에, IoT 기기, 자동 밝기 조절 시스템, 환경 모니터링 장치 등에 폭넓게 활용됩니다.



---

MAX44009의 주요 특징



1. 초광범위 조도 측정 범위 (22-bit Dynamic Range)

MAX44009의 가장 큰 특징은 엄청나게 넓은 조도 측정 범위입니다.

• 최소 감지 밝기: 0.045 lux
• 최대 감지 밝기: 188,000 lux



이는 거의 암흑에 가까운 환경부터 매우 밝은 야외 직사광선까지 모두 측정할 수 있다는 뜻입니다.

예를 들어:

환경	대략적인 밝기
어두운 밤	0.1 lux 이하
실내 조명	100 ~ 500 lux
흐린 야외	수천 lux
밝은 햇빛	100,000 lux 이상

일반적인 조도센서는 밝기가 바뀔 때 측정 범위를 수동으로 변경해야 하는 경우가 있지만,

MAX44009는 자동으로 적절한 범위를 선택하여 안정적인 Lux 값을 제공합니다.

---

실측 성능 테스트

실제 테스트에서는 다음과 같은 조도값이 측정되었습니다.



사무실 실내 조명

약 146.9 lux

일반적인 실내 환경의 밝기를 안정적으로 측정할 수 있습니다.



저조도 환경 변화 감지

주변 조명을 끄자:

• 약 55.1 lux까지 감소

어두워지는 환경 변화도 민감하게 추적할 수 있음을 보여줍니다.



강한 광원 측정

배터리가 새것인 강한 광원:

• 약 8,617 lux

배터리가 약해진 동일 광원:

• 약 3,000 lux

이처럼 광원의 세기 차이를 정밀하게 구분할 수 있기 때문에, 단순 밝기 측정을 넘어서 광원의 상태 변화 감지에도 활용 가능합니다.



MAX44009의 활용 분야



1. 환경 모니터링 시스템

실내/실외의 조도를 지속적으로 측정하여:

• 식물 생장 환경 분석
• 스마트팜
• 날씨 및 환경 데이터 수집

등에 사용할 수 있습니다.

특히 ESP32 기반 IoT 시스템과 조합하면 WiFi를 통해 실시간 조도 데이터를 클라우드로 업로드하는 것도 가능합니다.



2. 자동 밝기 조절 시스템

스마트폰이나 노트북처럼 주변 밝기에 따라 화면 밝기를 자동 조절하는 기능에도 활용됩니다.



예를 들어:

• 어두우면 화면 밝기 감소 → 배터리 절약
• 밝으면 화면 밝기 증가 → 가독성 향상

같은 기능 구현이 가능합니다.



3. 정밀 광량 측정

단순히 “밝다/어둡다” 수준이 아니라:

• 광원의 세기 차이
• 배터리 상태에 따른 밝기 변화
• 시간에 따른 조도 변화

같은 세밀한 차이도 측정할 수 있습니다.



프로젝트 적용 예시

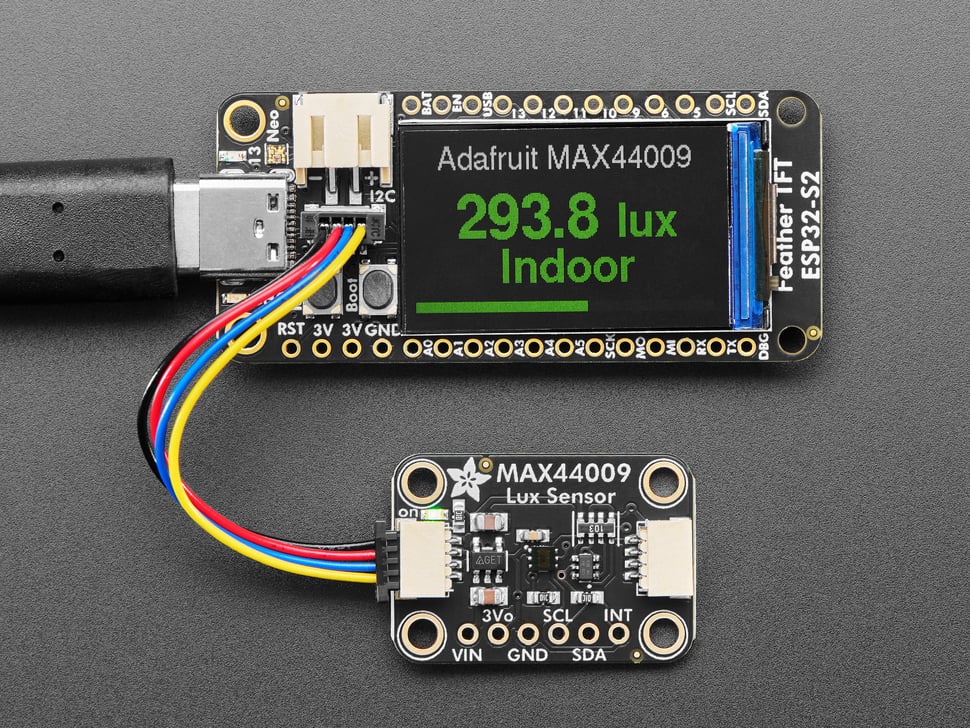

MAX44009는 OLED나 LCD 디스플레이와 함께 사용하면 실시간 조도 모니터링 장치를 쉽게 만들 수 있습니다.



예를 들어:

• 현재 Lux 값을 화면에 표시
• 일정 밝기 이하에서 알림 발생
• 조도 변화 그래프 기록
• WiFi를 통한 클라우드 업로드

같은 기능 구현이 가능합니다.

특히 ESP32와 I2C 방식으로 쉽게 연결할 수 있기 때문에 IoT 입문 프로젝트에도 적합합니다.



마무리

MAX44009는:

• 매우 넓은 측정 범위
• 높은 감도
• 자동 범위 조절
• 간단한 인터페이스

를 갖춘 매우 우수한 조도 센서입니다.



단순한 밝기 감지를 넘어서,

환경 데이터를 정밀하게 수집하고 분석하려는 프로젝트에 특히 강력한 센서라고 할 수 있습니다.



ESP32, Arduino, Raspberry Pi 기반 프로젝트에서 조도 데이터를 안정적으로 측정하고 싶다면 매우 좋은 선택이 될 수 있습니다.
